PVC-C/FRP、PVC-U/FRP 复合法兰

分享到：

上一个下一个

产品中心

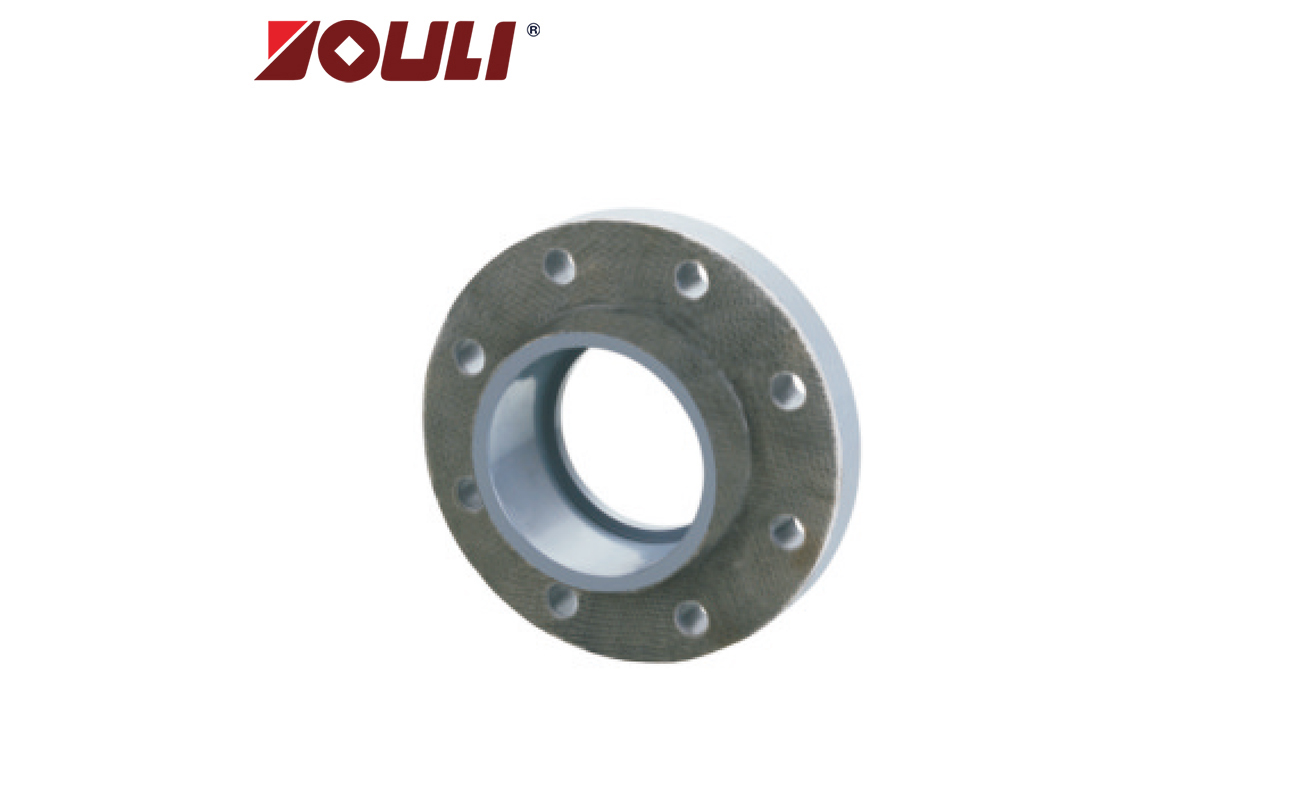

PVC-C/FRP、PVC-U/FRP 复合法兰 Composite Flange

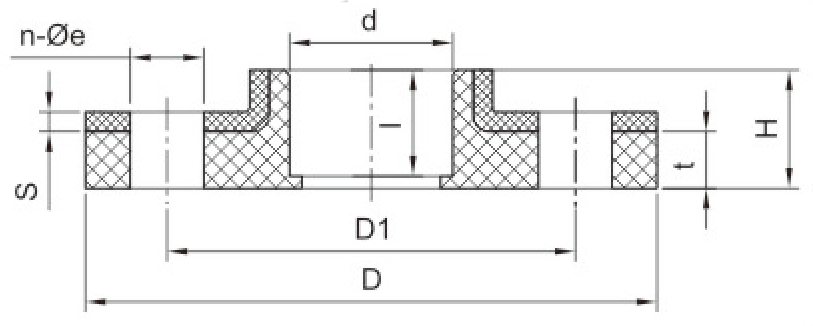

规格 Size		外形尺寸 Dimensions（mm）
DN	dn	D	d	I	D1	H	t	n-φe	S
15	20	95	20	16	65	20	13	4-14	2.5
20	25	105	25	19	75	23	17	4-14	2.5
25	32	115	32	22	85	27	18	4-14	2.5
32	40	140	40	26	100	30	20	4-18	2.5
40	50	150	50	31	110	36	20	4-18	2.5
50	63	165	63	38	125	42	24	4-18	2.5
65	75	185	75	44	145	51	24	4-18	2.5
80	90	200	90	51	160	58	26	8-18	2.5
100	110	220	110	61	180	66	27	8-18	2.5
125	140	250	140	76	210	86	28	8-18	2.5
150	160	285	160	86	240	95	29	8-22	2.5
200	225	340	225	119	295	128	30	8-22	2.5
250	280	395	280	146	350	157	30	12-22	2.5
300	315	445	315	164	400	172.5	31	12-22	3.0
*350	355	532	355	185	460	200	43	16-22	5.0
*400	400	568	400	206.5	515	232	45	16-26	5.0
*450	450	615	450	231	565	251	45	20-26	5.0
*500	500	670	500	256	620	280	50	20-26	5.0
*600	600	780	600	290	725	320	47	20-30	5.0
*600	630	780	630	330	725	460	47	20-30	5.0
*700	710	895	710	420	840	540	44	24-30	5.0
*800	800	1015	800	440	950	570	40	24-33	5.0
*900	900	1115	900	450	1050	580	40	28-33	5.0
*1000	1000	1230	1000	480	1160	640	40	28-36	5.0
*1100	1100	1340	1100	480	1270	690	40	28-36	5.0
*1200	1200	1455	1200	480	1380	740	40	32-39	5.0
