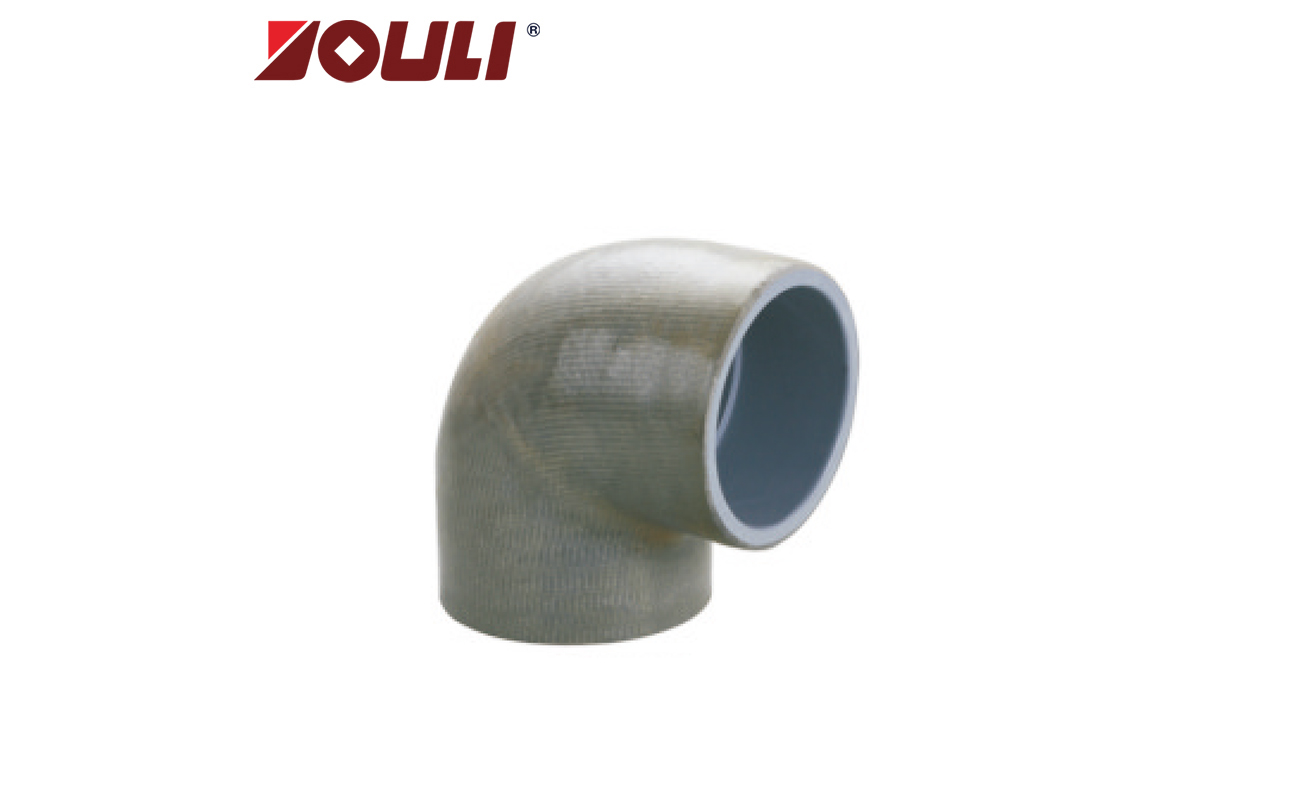

PVC-C/FRP、PVC-U/FRP 复合90°弯头

分享到：

上一个下一个

产品中心

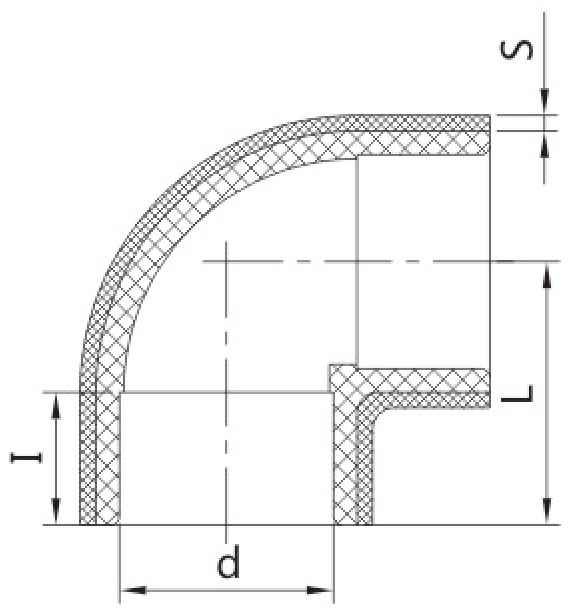

PVC-C/FRP、PVC-U/FRP 复合90°弯头 Composite 90° Elbow

规格 Size		外形尺寸 Dimensions（mm）
DN	dn	d	L	I	s
15	20	20	28	16	2.5
20	25	25	34	20	2.5
25	32	32	41	22	2.5
32	40	40	50	26	2.5
40	50	50	61.5	31	2.5
50	63	63	75	38	2.5
65	75	75	82	44	2.5
80	90	90	97	51	2.5
100	110	110	118	61	2.5
125	140	140	151	76	2.5
150	160	160	173	86	2.5
200	225	225	242	119	2.5
250	280	280	296	146	2.5
300	315	315	329	164	3.0
350	355	355	380	185	3.0
400	400	400	416	206	3.0
*450	450	450	615	260	5.0
*500	500	500	660	290	5.0
*600	600	600	815	330	5.0
*600	630	630	815	330	5.0
*700	710	710	900	420	5.0
*800	800	800	1045	440	5.0
*900	900	900	1080	450	5.0
*1000	1000	1000	1190	480	5.0
*1100	1100	1100	1250	480	5.0
*1200	1200	1200	1290	480	5.0
