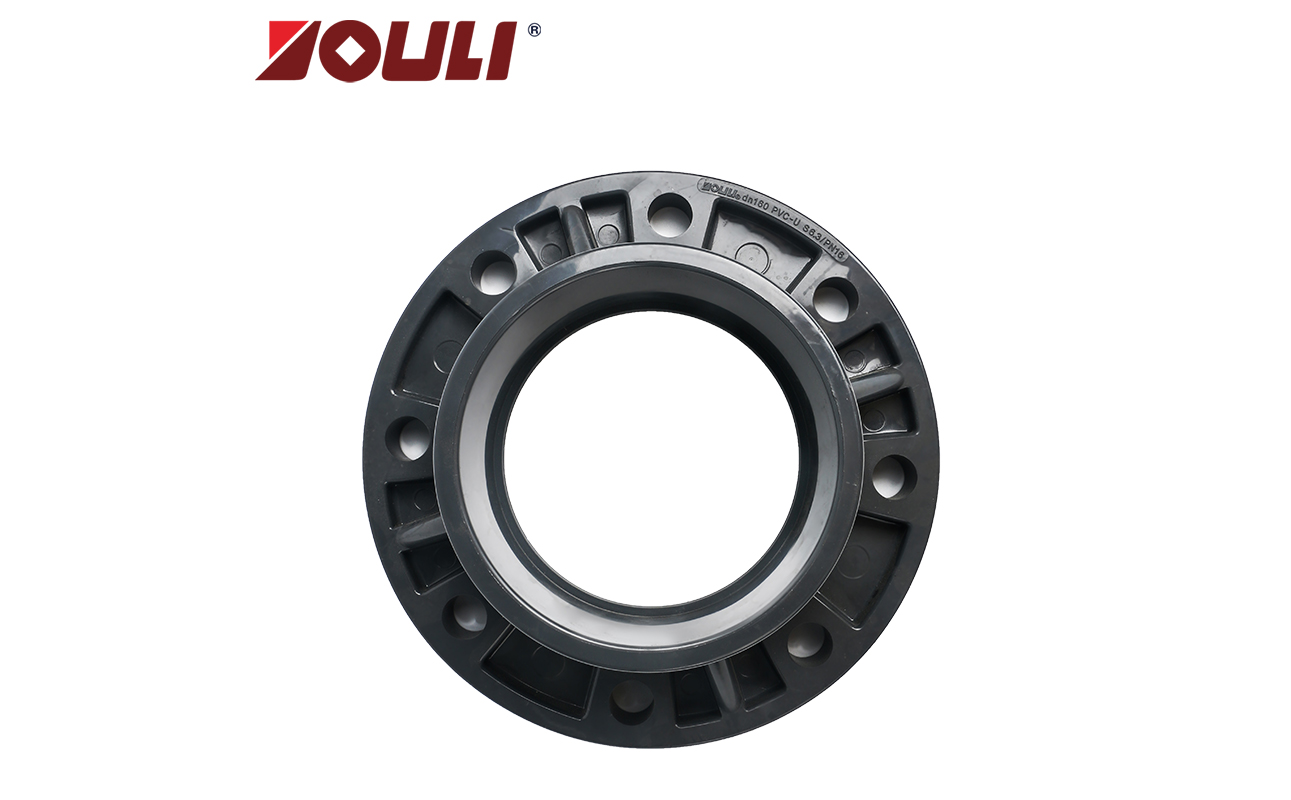

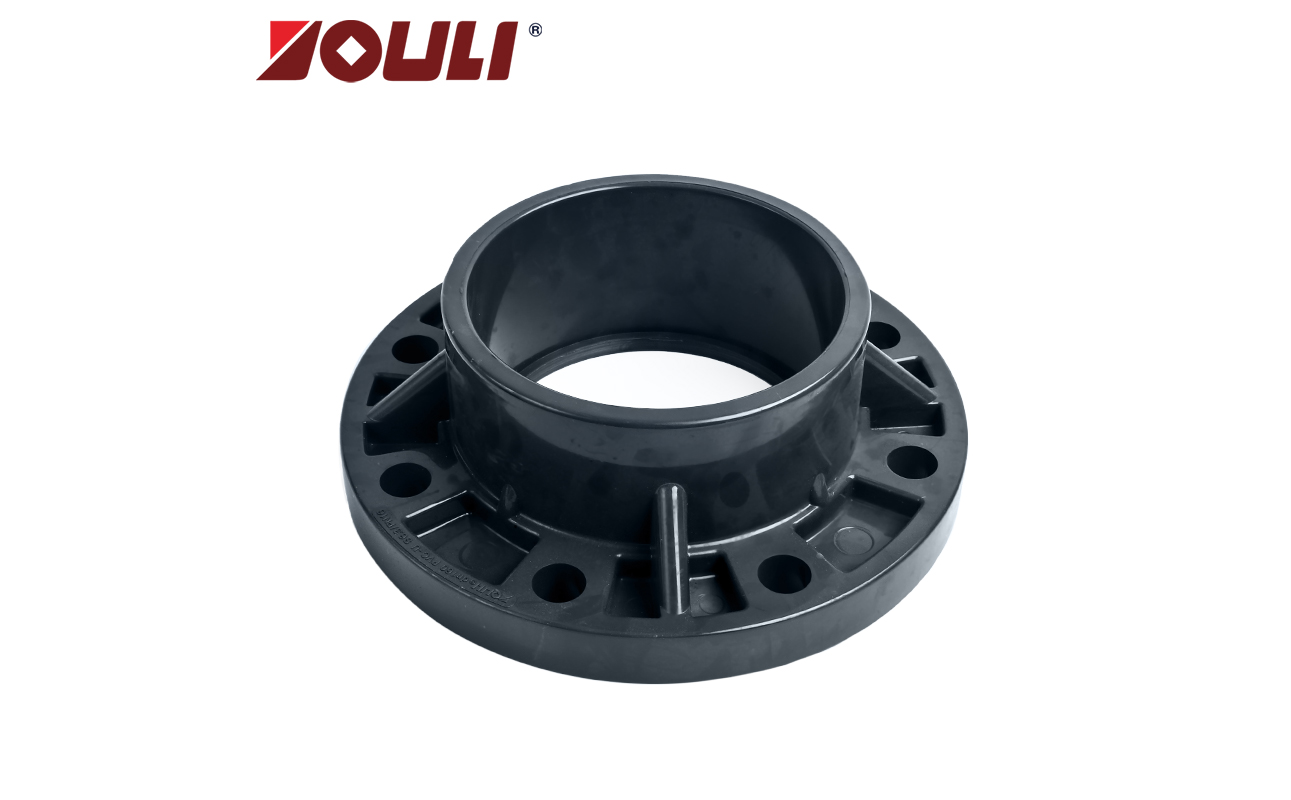

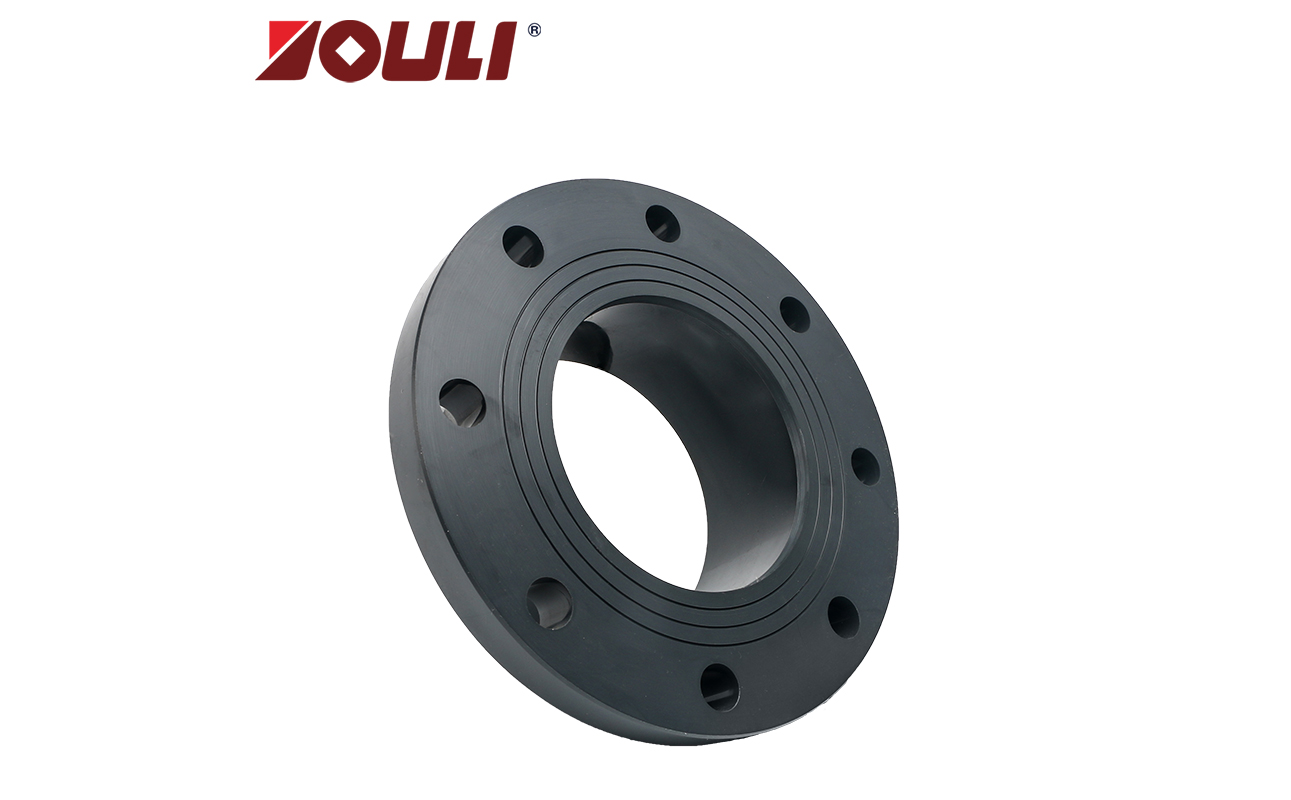

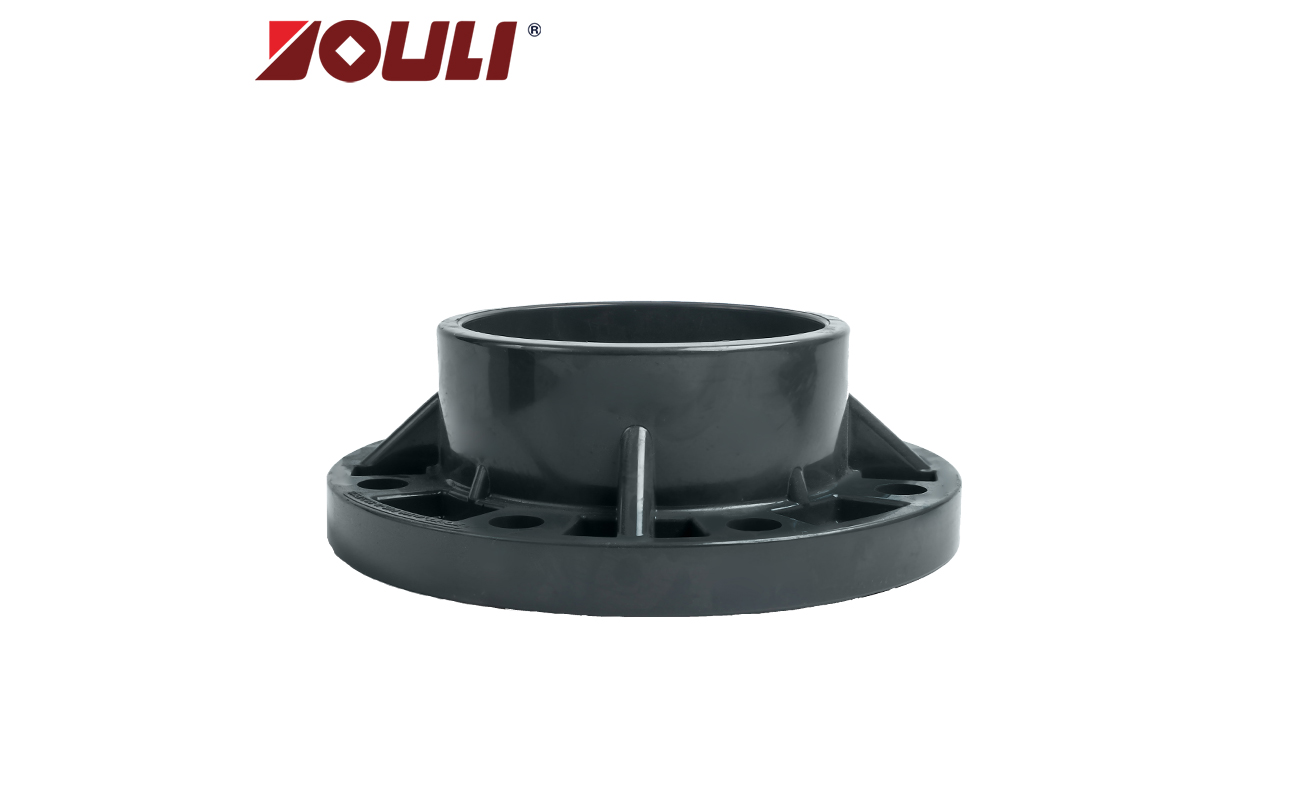

PVC-U 法兰

PVC-C树脂由聚氯乙烯（PVC）树脂氯化改性制得，是一种新型工程塑料。

PVC-U生产的管材及管件，耐腐蚀，抗冲强度高，流体阻力小，耐老化，使用寿命长。

分享到：

上一个下一个

产品中心

PVC-C/PVC-U 法兰 Flange

规格 Size		外形尺寸 Dimensions（mm）								编码 Code
DN	dn	D	d	Z	D1	D2	H	t	n-Φe	PVC-C	PVC-U
15	20	95	20	16	65	27	20	13	4-14	YL 36 25 420	YL 05 25 420
20	25	105	25	19	75	33	23	17	4-14	YL 36 25 425	YL 05 25 425
25	32	115	32	22	85	41	27	18	4-14	YL 36 25 432	YL 05 25 432
32	40	140	40	26	100	50	30	20	4-18	YL 36 25 440	YL 05 25 440
40	50	150	50	31	110	61	36	20	4-18	YL 36 25 450	YL 05 25 450
50	63	165	63	38	125	75	42	24	4-18	YL 36 25 463	YL 05 25 463
65	75	185	75	44	145	88	51	24	4-18	YL 36 25 475	YL 05 25 475
80	90	200	90	51	160	106.5	58	26	8-18	YL 36 25 490	YL 05 25 490
100	110	220	110	61	180	128	66	26	8-18	YL 36 25 510	YL 05 25 510
125	140	250	140	76	210	161	86	26	8-18	YL 36 25 540	YL 05 25 540
150	160	285	160	86	240	184	95	29	8-22	YL 36 25 560	YL 05 25 560
200	225	340	225	119	295	247	128	30	8-22	YL 36 25 625	YL 05 25 625
250	280	395	280	146	350	310	157	30	12-22	YL 36 25 680	YL 05 25 680
300	315	445	315	164	400	344	172.5	31	12-22	YL 36 25 715	YL 05 25 715
*350	355	532	355	185	460	390	200	43	16-22	Z 36 25 073	Z 05 25 073
*400	400	568	400	206.5	515	432	232	45	16-26	Z 36 25 037	Z 05 25 037
*450	450	615	450	231	565	490	251	45	20-26	Z 36 25 038	Z 05 25 038
*500	500	670	500	256	620	539	280	50	20-26	Z 36 25 039	Z 05 25 039
*600	600	780	600	290	725	640	320	47	20-30	Z 36 25 040	Z 05 25 040
*600	630	780	630	330	725	676	460	47	20-30	Z 36 25 001	Z 05 25 001
*700	710	895	710	420	840	754	540	44	24-30	Z 36 25 002	Z 05 25 002
*800	800	1015	800	440	950	849	570	40	24-33	Z 36 25 004	Z 05 25 004
*900	900	1115	900	450	1050	940	580	40	28-33	Z 36 25 005	Z 05 25 005
*1000	1000	1230	1000	480	1160	1048	640	40	28-36	Z 36 25 006	Z 05 25 006
*1100	1100	1340	1100	480	1270	1148	690	40	28-36	Z 36 25 007	Z 05 25 007
*1200	1200	1455	1200	480	1380	1248	740	40	32-39	Z 36 25 008	Z 05 25 008

PVC-C/PVC-U PN6 法兰 Flange

规格 Size		外形尺寸 Dimensions mm）								编码 Code
DN	dn	d	D1	D2	D	H	Z	t	n-Φe	PVC-C	PVC-U
15	20	20	55	28	80	21	16	13	4-Φ12	YL 36 25 020	YL 05 25 020
20	25	25	65	35	90	23	20	15	4-Φ14	YL 36 25 025	YL 05 25 025
25	32	32	75	44	100	29	22	15.5	4-Φ14	YL 36 25 032	YL 05 25 032
32	40	40	88.5	52	120	32	27	15.5	4-Φ14	YL 36 25 040	YL 05 25 040
40	50	50	100	64	130	37	29	15.5	4-Φ14	YL 36 25 050	YL 05 25 050
50	63	63	110	75	140	41	38	15.5	4-Φ14	YL 36 25 063	YL 05 25 063
65	75	75	130	88	160	50	42.5	18	4-Φ14	YL 36 25 075	YL 05 25 075
80	90	90	150	110	185	51.5	47	19	4-Φ18	YL 36 25 090	YL 05 25 090
100	110	110	170	126	205	69	61.5	19	4-Φ18	YL 36 25 110	YL 05 25 110
