PVC-C/PVC-U 球阀

分享到：

上一个下一个

产品中心

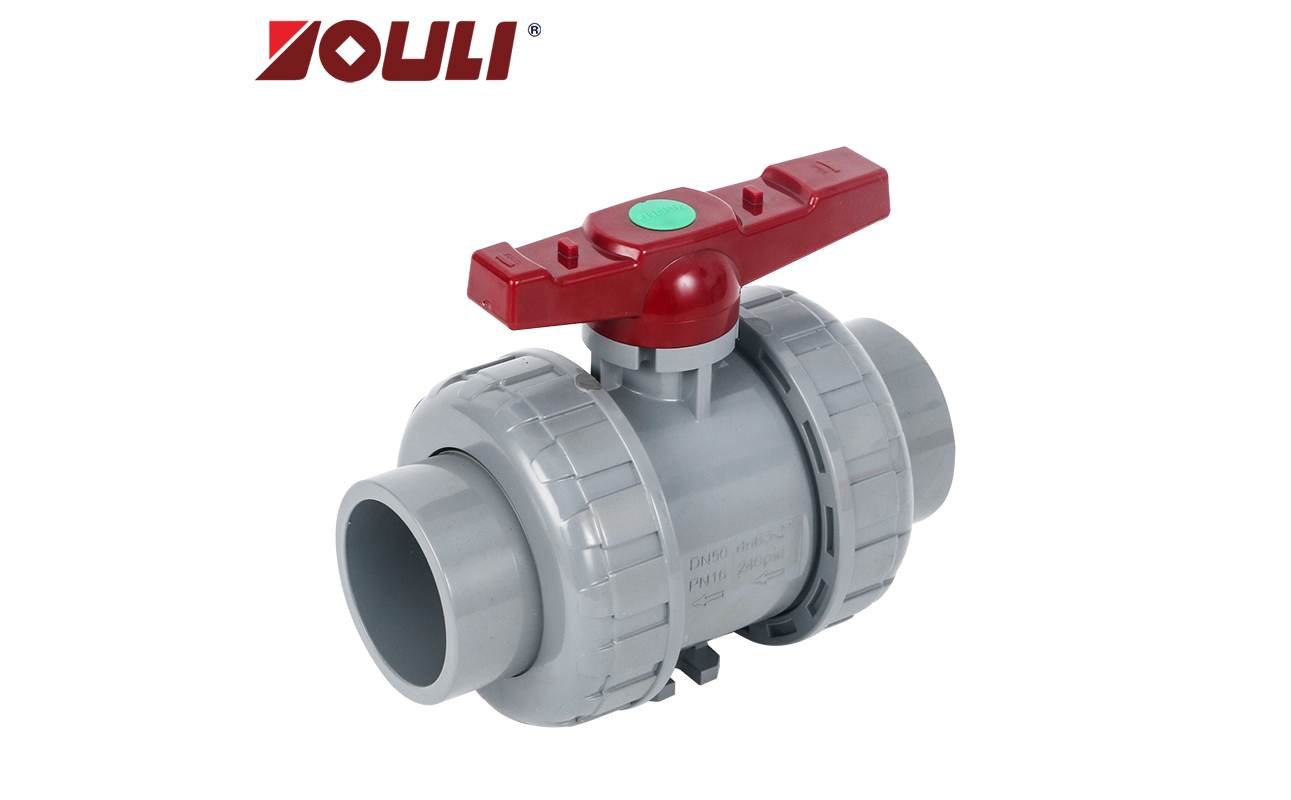

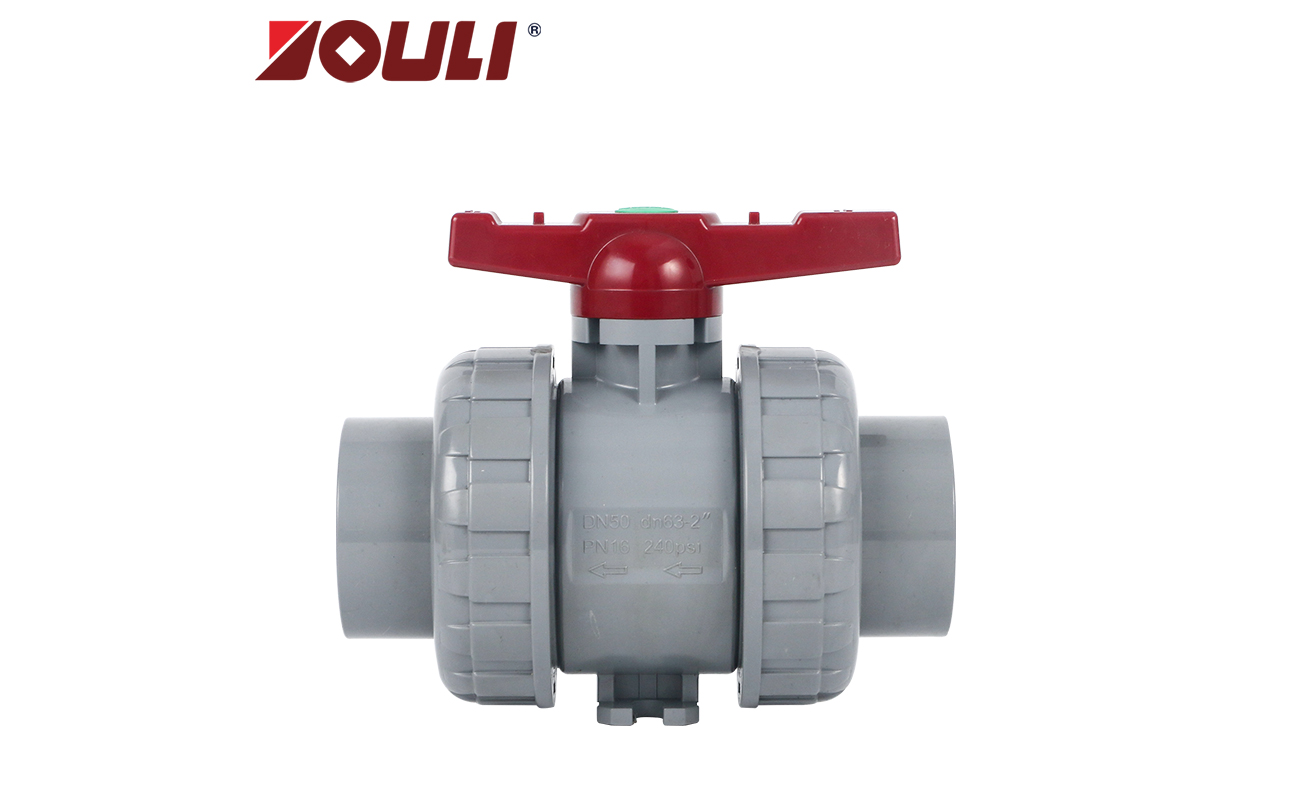

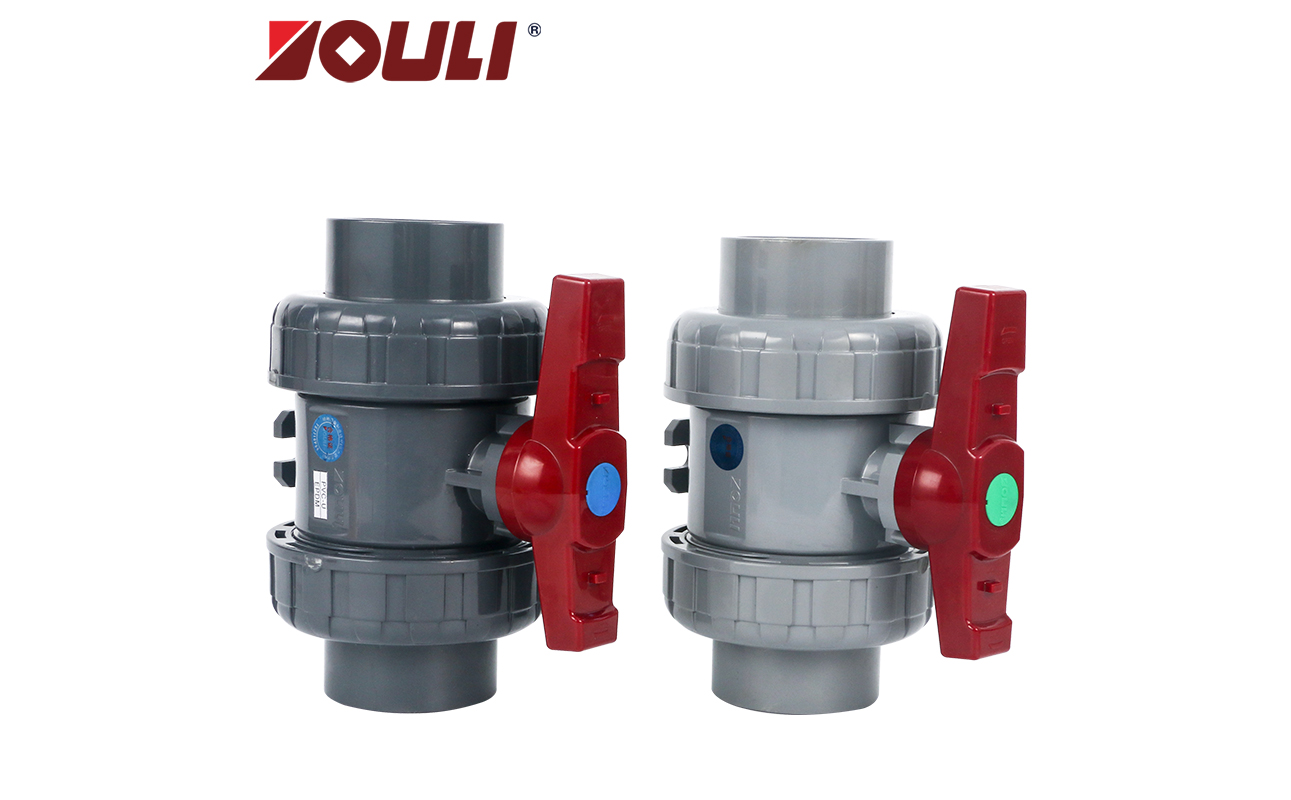

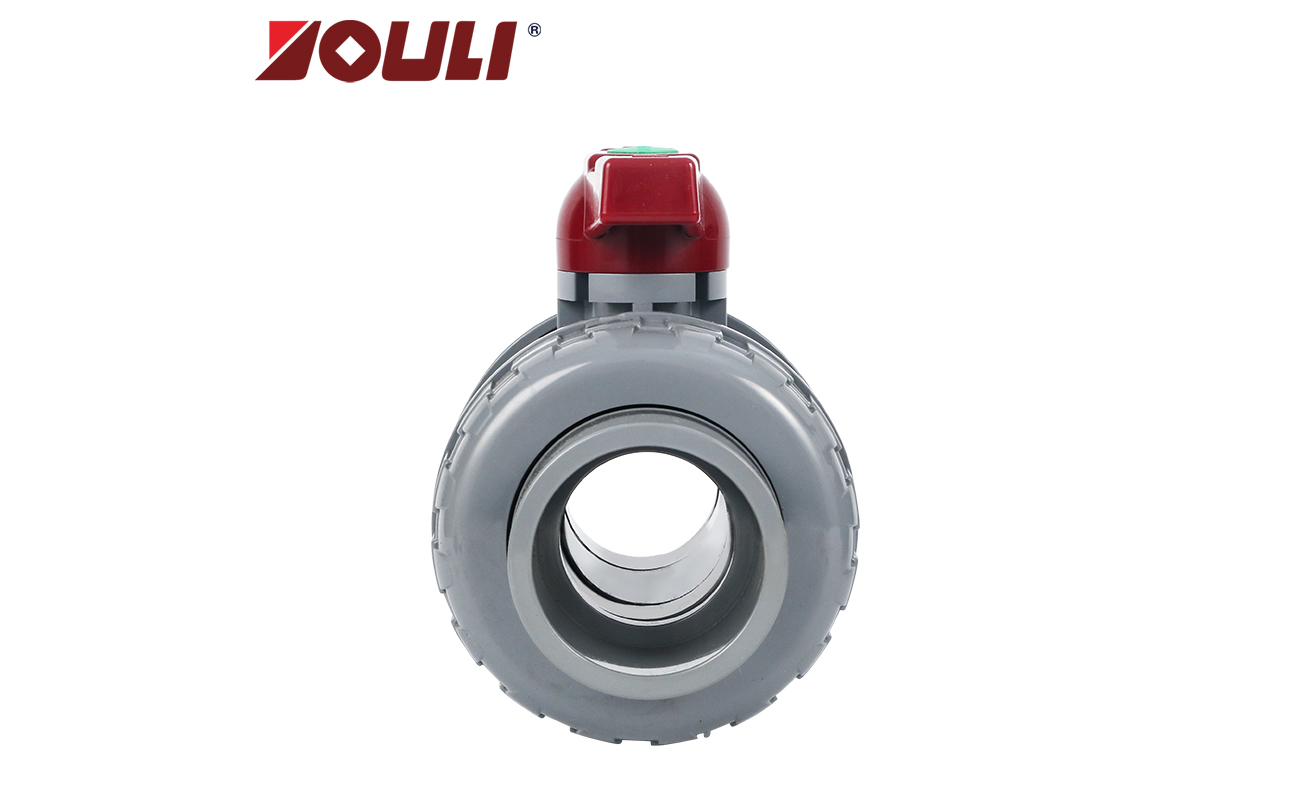

PVC-C/PVC-U 球阀(新款) Ball Valve(New)

规格 Size		外形尺寸 Dimensions mm）							编码 Code

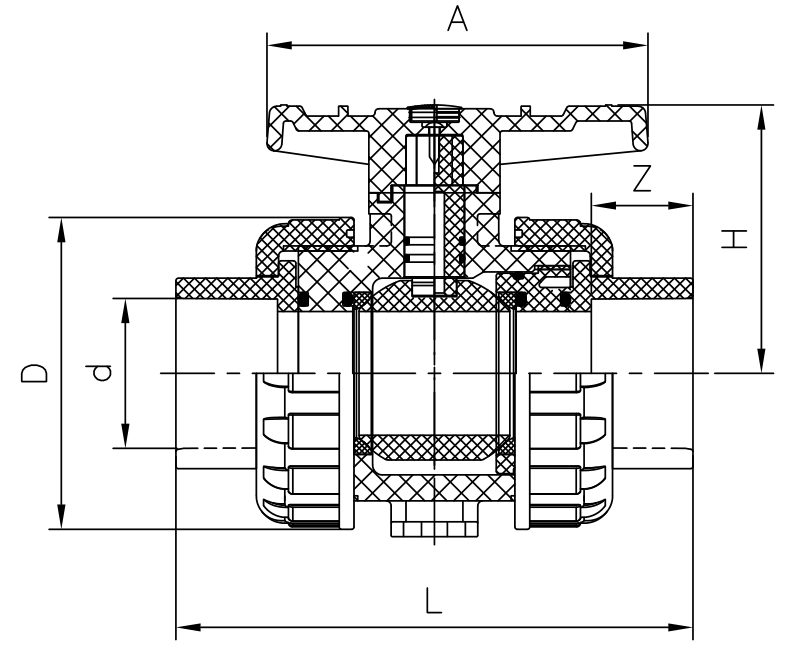

规格 Size		承插式双由令 Socket True Union							编码 Code
DN	dn	D	d		L	A	H	Z	PVC-C		PVC-U
DN	dn	D	DIN	ANSI	L	A	H	Z	EPDM	氟橡胶 FPM	EPDM	氟橡胶 FPM
15	20	59	20	21.54	121	93	57	24.22	YL 36 73 520E	YL 36 73 520F	YL 05 73 520E	YL 05 73 520F
20	25	68	25	26.87	137	105	62.5	27.4	YL 36 73 525E	YL 36 73 525F	YL 05 73 525E	YL 05 73 525F
25	32	82	32	33.66	150	113	73	30.58	YL 36 73 532E	YL 36 73 532F	YL 05 73 532E	YL 05 73 532F
32	40	93	40	42.4	170	126.5	85	34.75	YL 36 73 540E	YL 36 73 540F	YL 05 73 540E	YL 05 73 540F
40	50	107	50	48.56	188	136	96	37.93	YL 36 73 550E	YL 36 73 550F	YL 05 73 550E	YL 05 73 550F
50	63	126	63	60.63	210	154	180.5	41.1	YL 36 73 563E	YL 36 73 563F	YL 05 73 563E	YL 05 73 563F
65	75	149	75	73.38	242	183	125	47.45	YL 36 73 575E	YL 36 73 575F	YL 05 73 575E	YL 05 73 575F
80	90	168	90	89.31	281	201	132	51	YL 36 73 590E	YL 36 73 590F	YL 05 73 590E	YL 05 73 590F
100	110	187	110	114.76	330	229	147	61	YL 36 73 610E	YL 36 73 610F	YL 05 73 610E	YL 05 73 610F

注：密封橡胶材质有 EPDM、FPM 两种。 Note:Sealing rubber materials are EPDM and FPM.

规格 Size		外形尺寸 Dimensions（mm）								编码 Code

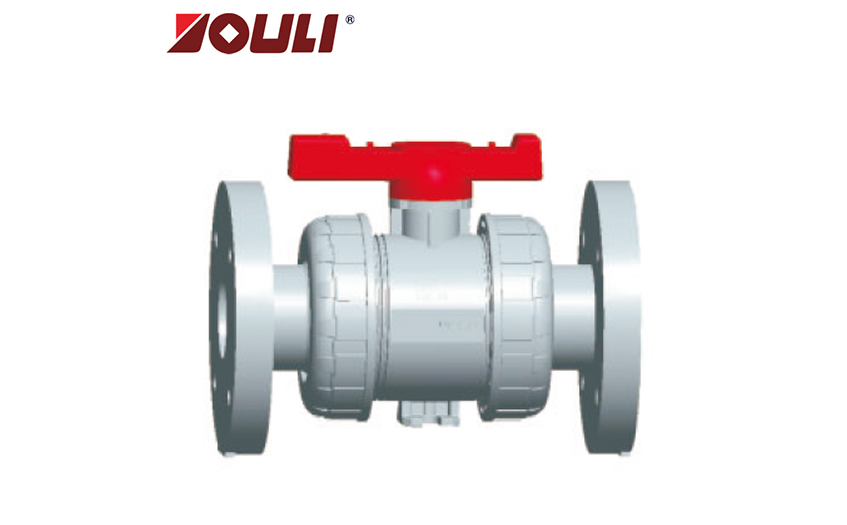

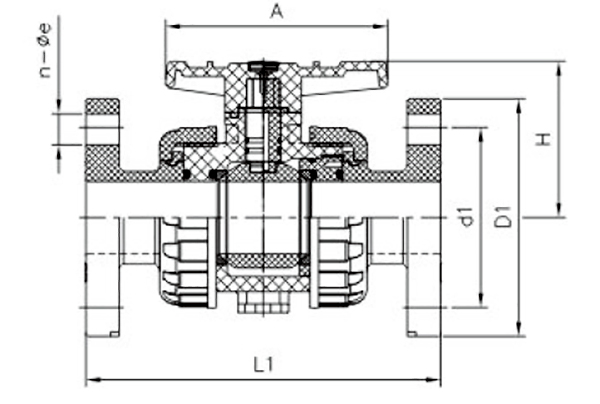

规格 Size		法兰式双由令 Flange True Union								编码 Code
DN	dn	D1	d1			L	A	H	n-φe	PVC-C		PVC-U
DN	dn	D1	DIN	ANSI	JIS	L	A	H	n-φe	三元乙丙EPDM	氟橡胶FPM	三元乙丙EPDM	氟橡胶FPM
15	20	95	65	60.3	70	143	93	57	4-15.9	YL 36 73 220E	YL 36 73 220F	YL 05 73 220E	YL 05 73 220F
20	25	105	75	69.8	75	164	105	62.5	4-15.9	YL 36 73 225E	YL 36 73 225F	YL 05 73 225E	YL 05 73 225F
25	32	115	85	79.4	90	181	113	73	4-15.9	YL 36 73 232E	YL 36 73 232F	YL 05 73 232E	YL 05 73 232F
32	40	140	100	88.9	100	197	126.5	85	4-18	YL 36 73 240E	YL 36 73 240F	YL 05 73 240E	YL 05 73 240F
40	50	150	110	98.4	105	210	136	96	4-18	YL 36 73 250E	YL 36 73 250F	YL 05 73 250E	YL 05 73 250F
50	63	165	125	121	120	235	154	108.5	4-19	YL 36 73 263E	YL 36 73 263F	YL 05 73 263E	YL 05 73 263F
65	75	185	145	139.7	140	262	183	125	4-19	YL 36 73 275E	YL 36 73 275F	YL 05 73 275E	YL 05 73 275F
80	90	200	160	152.4	150	398	201	132	8-18	YL 36 73 290E	YL 36 73 290F	YL 05 73 290E	YL 05 73 290F
100	110	220	180	190	175	462	229	147	8-18	YL 36 73 310E	YL 36 73 310F	YL 05 73 310E	YL 05 73 310F
